原创 实战|Locust+Prometheus+Grafana 搭建性能监控平台

2020/04/05 性能测试

背景

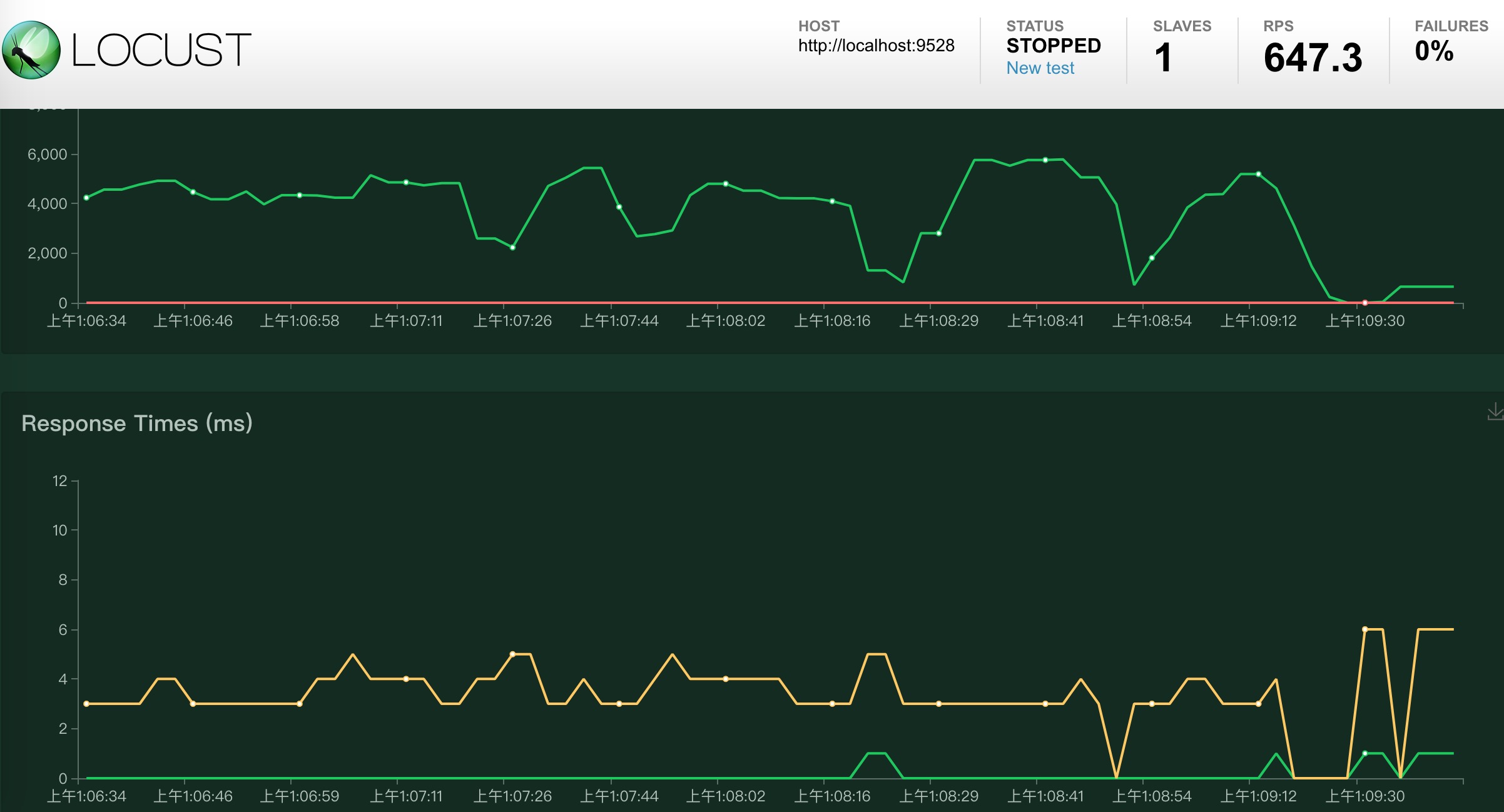

当我们使用Locust做性能压测的时候，压测的过程和展示如下：

其中波动图是非持久化存储的，也就是刷新后，波动图就清空了。尽管Statistics中显示的信息比较完整，但是都是瞬时值，并不能体现出时序上的变化。像Failures、Exceptions、Slaves分在不同的tag查看起来也比较麻烦。Locust的测试报告也只有简单的csv文件，需要下载。

从上面我们可以看到Locust虽然提供了跨平台的web模式的性能监控和展示，但是有以下明显缺陷：

  • rps、平均响应时间波动图没有持久化存储，刷新后便丢失
  • 整体统计信息只是表格的形式，不能体现波动时序
  • 测试报告过于简陋且只有文字版，只能下载存档

方案

方案其实很多，但为了减少投入成本和最大化利用现用的开源工具，选择以下方案：

Locust + Prometheus + Grafana

简单总结起来就是：

实现一个Locust的prometheus的exporter，将数据导入prometheus，然后使用grafana进行数据展示。

不难发现Jmeter在网上有许多类似方案的介绍，但很遗憾的是我没有找到很好实现Locust监控平台的方案。

搜索了一圈后发现boomer项目下有一个年久失修的exporter实现——prometheus_exporter.py, 而且作者并没有提供grafana之类的Dashboard设置，因此决定基于他的基础上，串联起整个流程，我将在下面讲述。

Docker环境

Docker环境不是必须的，但会给你带来极大的便利。我们这次实战是在docker中完成的，因为它实在是太方便了，如果你也想快速尝试一下本文的监控平台方案，建议先准备好docker环境。

编写exporter

如Locust的官方文档所介绍的 Extending Locust 我们可以扩展web端的接口，比如添加一个 /export/prometheus 接口，这样Prometheus根据配置定时来拉取Metric信息就可以为Grafana所用了。这里需要使用Prometheus官方提供的client库，prometheus_client，来生成符合Prometheus规范的metrics信息。

在boomer项目原文件的基础上我做了一些修改和优化，在Readme中添加了Exporter的说明，并提交Pull Request。由于篇幅原因这里不展示代码了，完整代码（基于Locust 1.x版本）可以查看这里prometheus_exporter

为了方便演示，下面编写一个基于Python的locustfile作为施压端，命名为demo.py：

#!/usr/bin/env python
# coding: utf-8


"""
    Created by bugVanisher on 2020-03-21
"""
from locust import HttpUser, TaskSet, task, between

class NoSlowQTaskSet(TaskSet):

    def on_start(self):
        # 登录
        data = {"username": "admin", "password": "admin"}
        self.client.post("/user/login", json=data)

    @task(50)
    def getTables(self):
        r = self.client.get("/newsql/api/getTablesByAppId?appId=1")

    @task(50)
    def get_apps(self):
        r = self.client.get("/user/api/getApps")


class MyLocust(HttpUser):
    task_set = NoSlowQTaskSet
    host = "http://localhost:9528"

我们把master跑起来，启动两个worker。

# 启动master
locust --master -f prometheus_exporter.py

# 启动worker
locust --slave -f demo.py

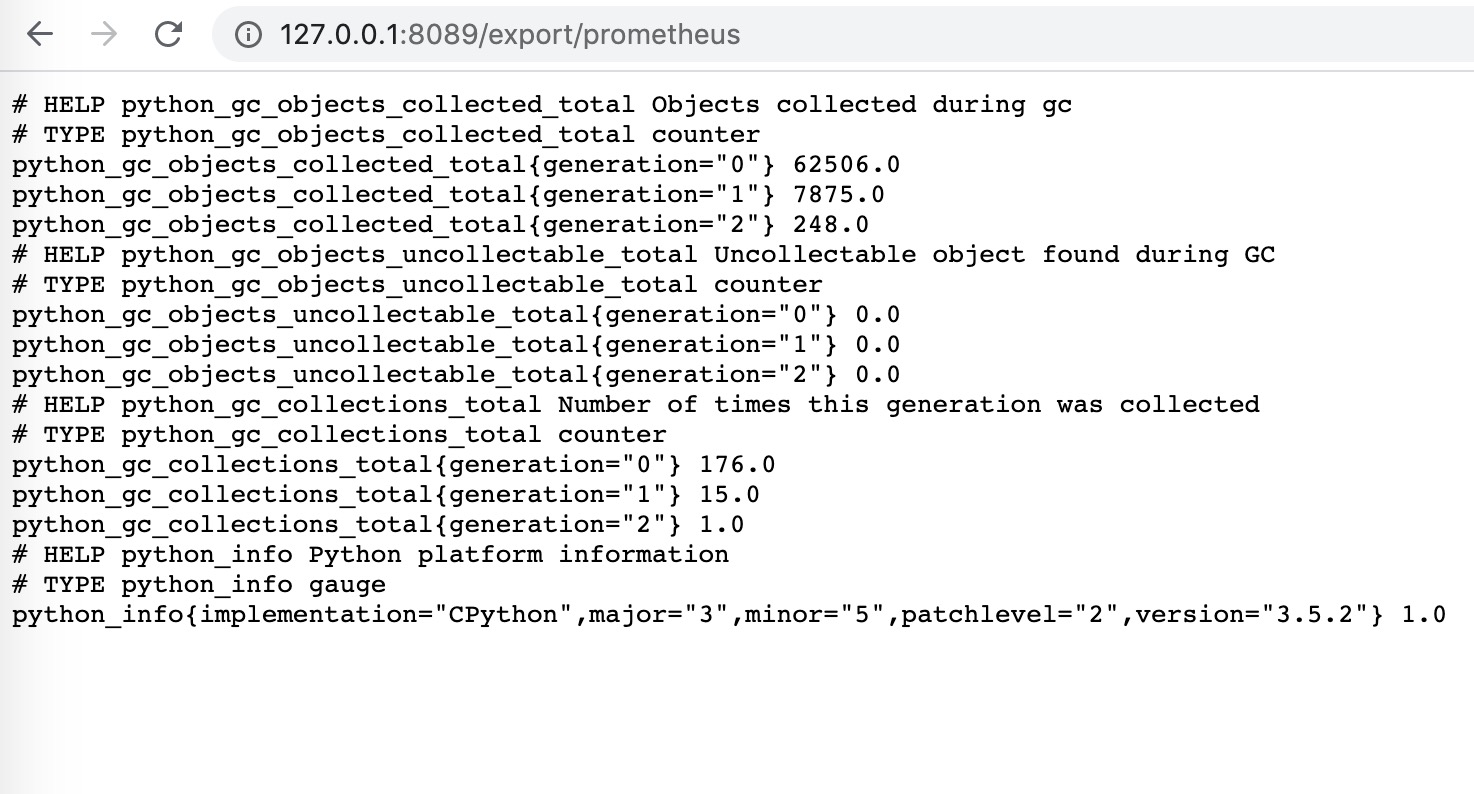

在没有启动压测前，我们浏览器访问一下

http://127.0.0.1:8089/export/prometheus

返回结果如下：

这是使用prometheus_client库默认产生的信息，对我们数据采集没有影响，如果想关注master进程可以在grafana上创建相应的监控大盘。

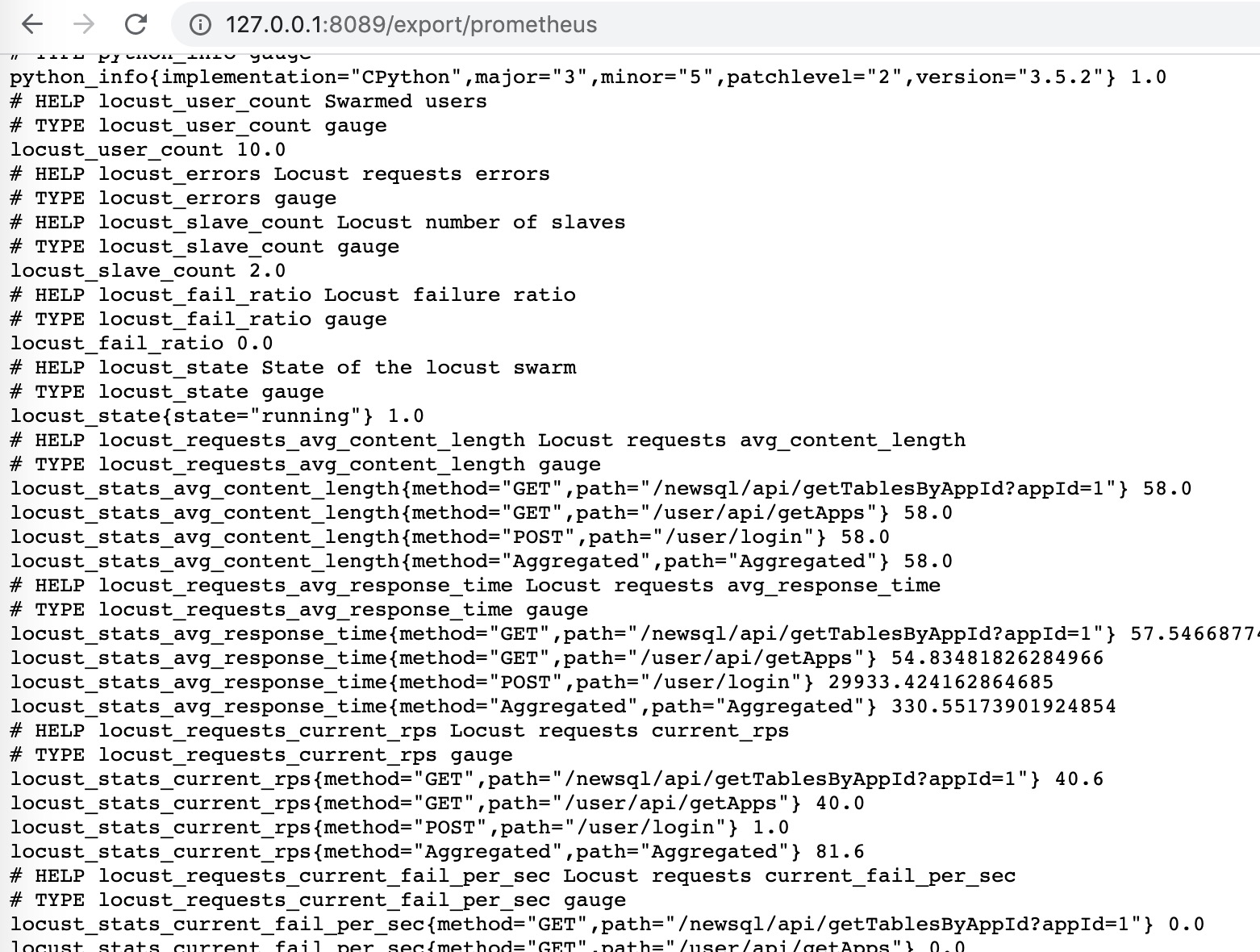

接着我们启动10个并发用户开始压测，继续访问下上面的地址：

可以看到，locust_stats_avg_content_length、locust_stats_current_rps等信息都采集到了。

Prometheus部署

exporter已经ready了，接下来就是把prometheus部署起来，拉取metric数据了。

1) 准备好了docker环境，我们直接把prometheus镜像拉下来：

docker pull prom/prometheus

2) 接下来我们创建一个yml配置文件，准备覆盖到容器中的/etc/prometheus/prometheus.yml

global:
  scrape_interval:     10s
  evaluation_interval: 10s

scrape_configs:
  - job_name: prometheus
    static_configs:
      - targets: ['localhost:9090']
        labels:
          instance: prometheus

  - job_name: locust

    metrics_path: '/export/prometheus'
    static_configs:
      - targets: ['192.168.1.2:8089']  # 地址修改为实际地址
        labels:
          instance: locust

3) 启动prometheus，将9090端口映射出来，执行命令如下：

docker run -itd -p 9090:9090 -v ~/opt/prometheus/prometheus.yml:/etc/prometheus/prometheus.yml prom/prometheus

接下来我们访问Prometheus的graph页面，查询下是否有数据了。

http://127.0.0.1:9090/graph

Grafana部署和配置

1）首先我们需要下载grafana的镜像：

docker pull grafana/grafana

2) 启动一个grafana容器,将3000端口映射出来：

docker run -d -p 3000:3000 grafana/grafana

3）网页端访问localhost:3000验证部署成功

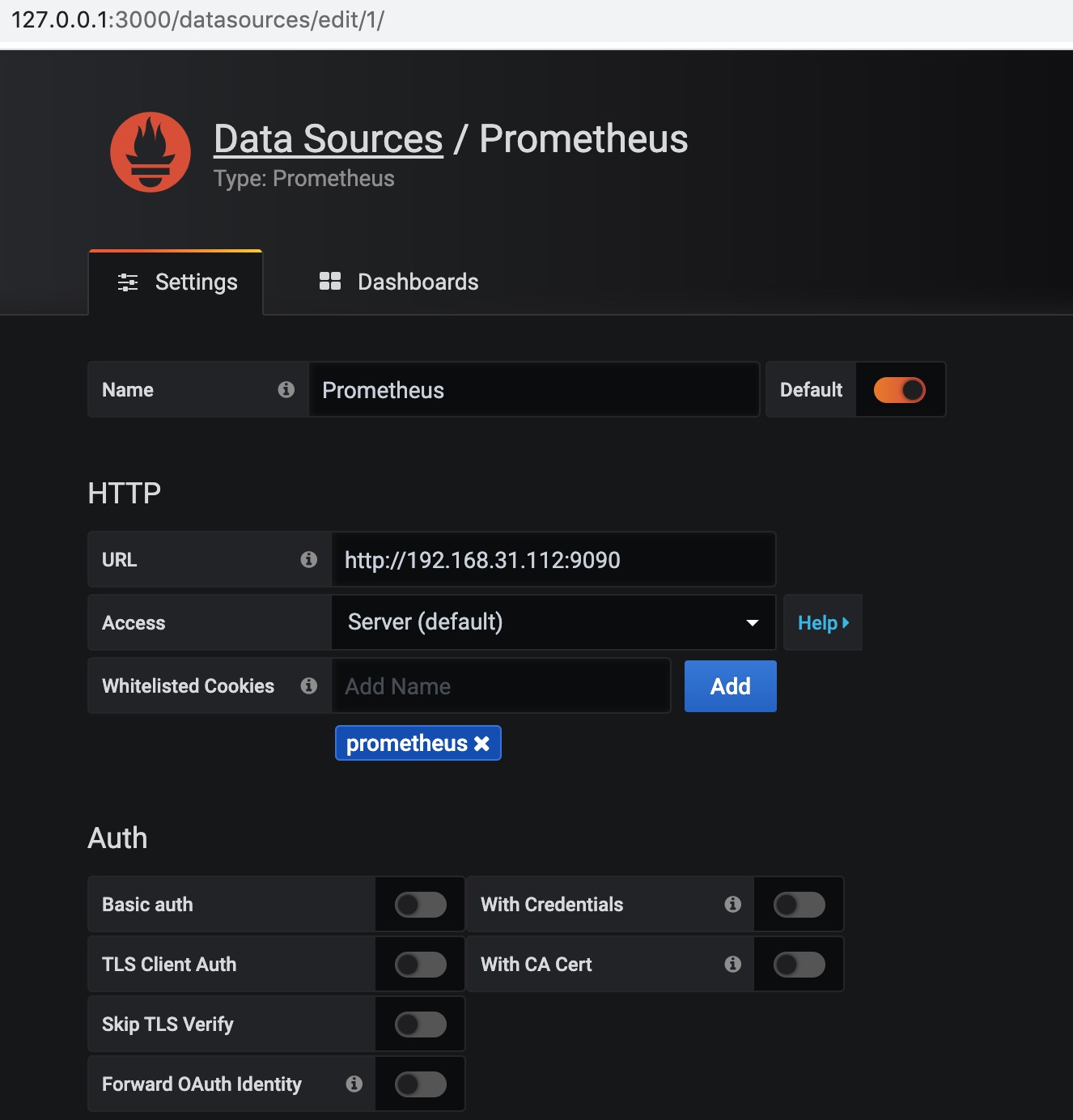

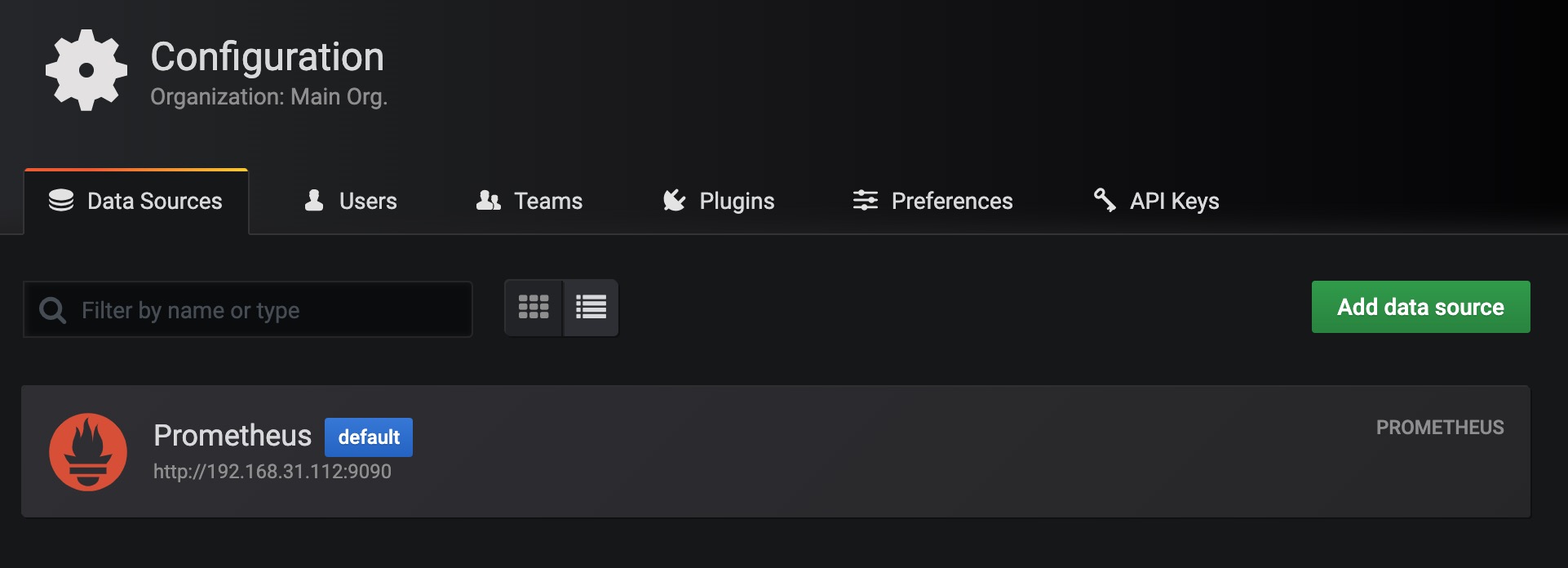

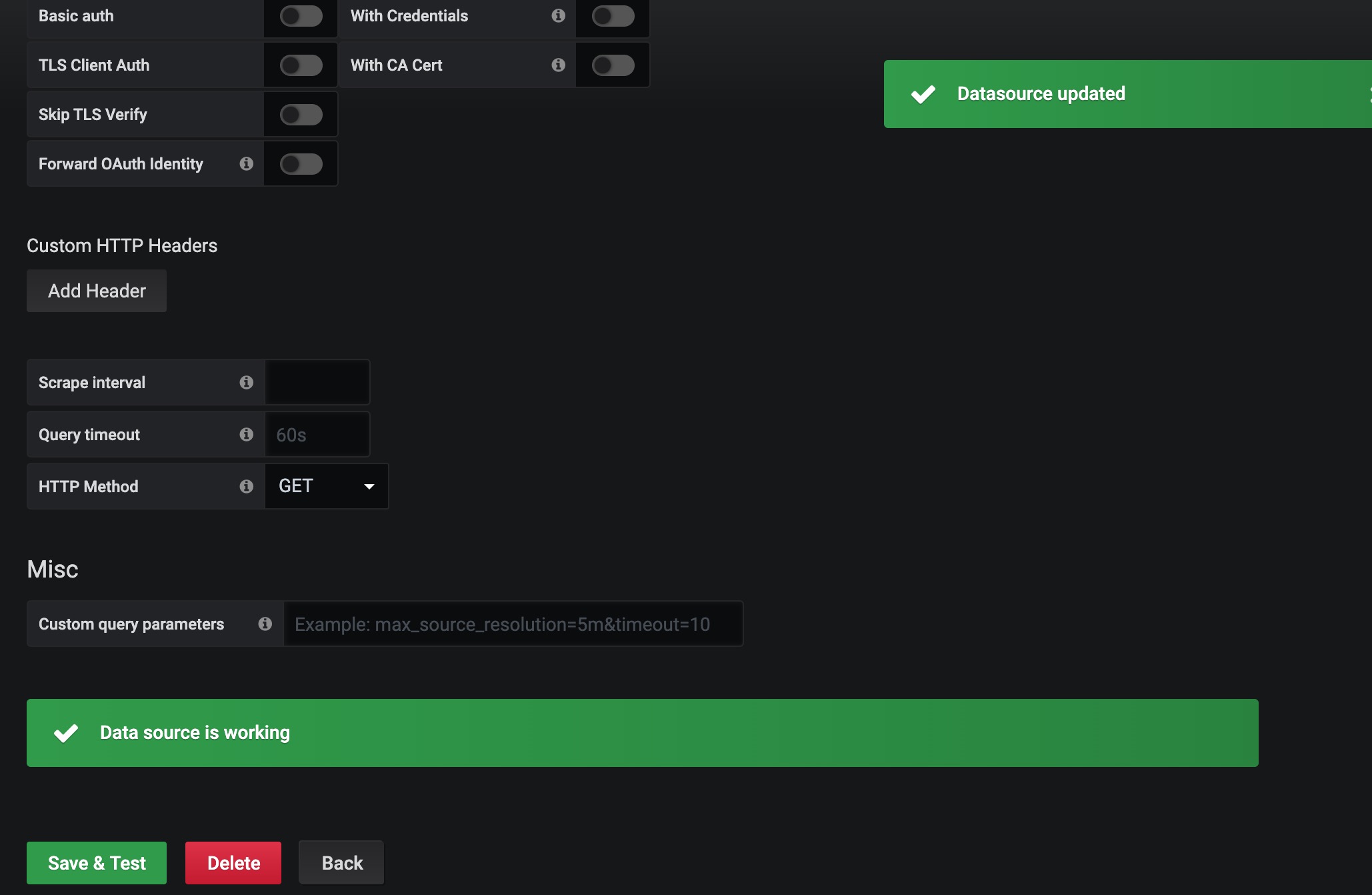

4) 选择添加prometheus数据源

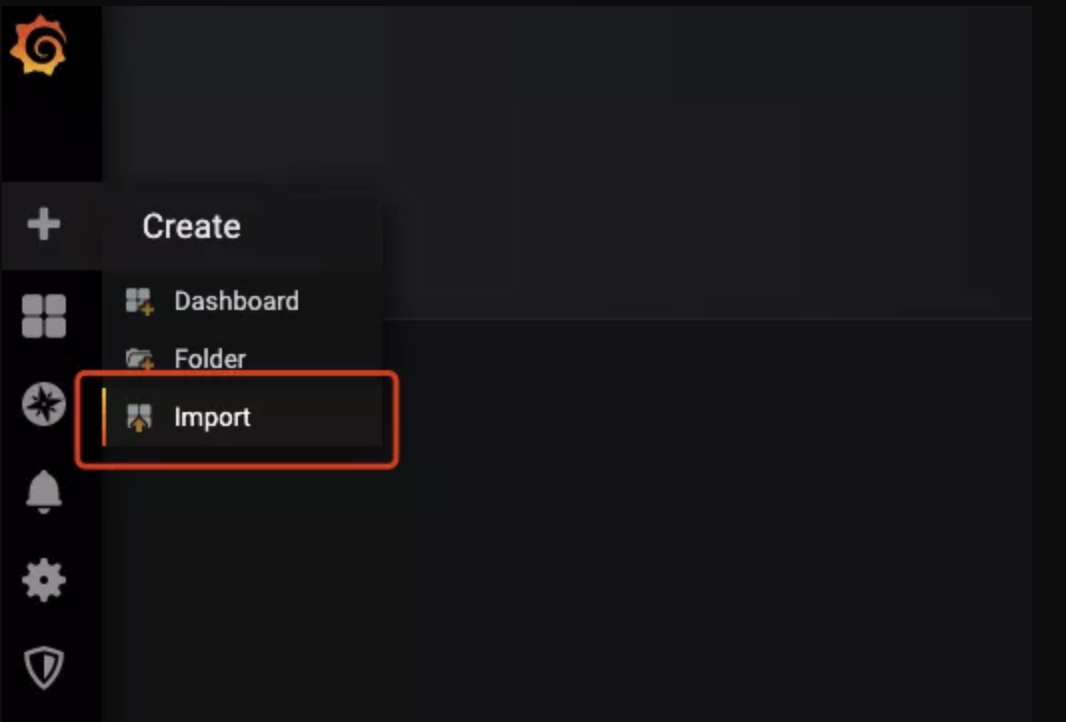

5) 导入模板

导入模板有几种方式，选择一种方式将dashboard模板导入，这个dashboard是整个UI展示的核心，也是我花了比较多精力配置出来的，如果不满意目前的布局和内容，可以尝试修改exporter和dashboard配置。

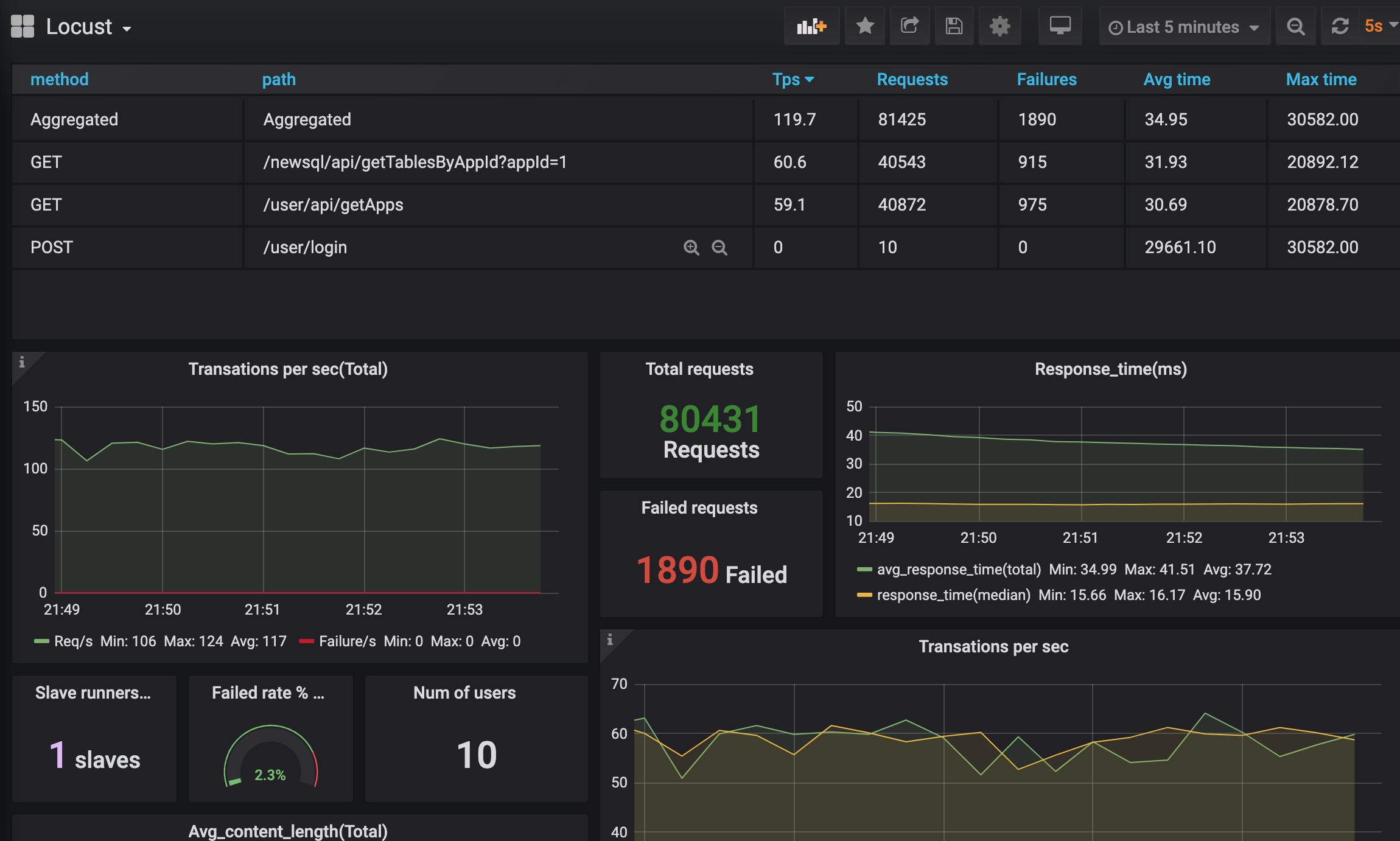

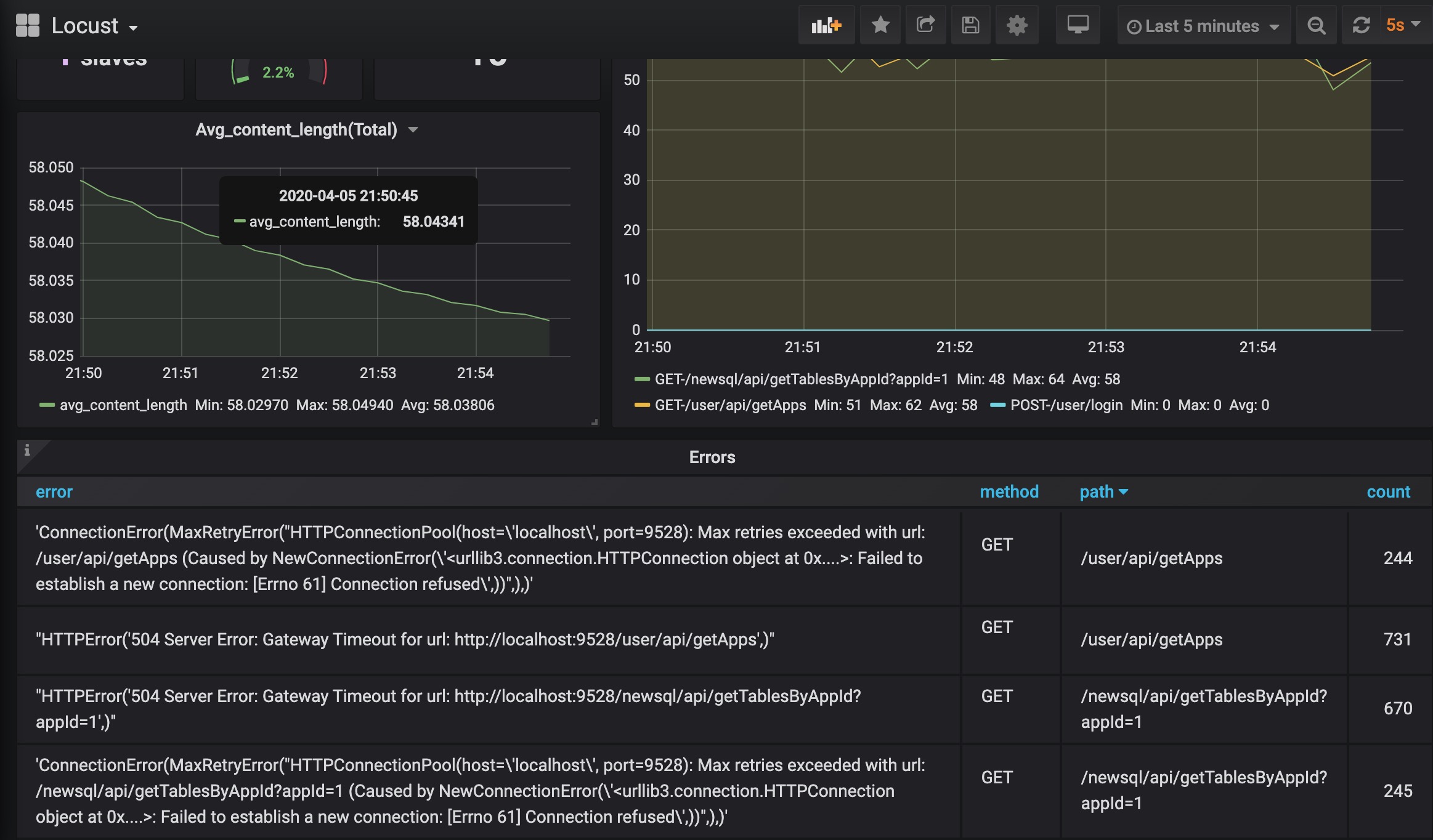

效果展示

经过一系列『折腾』之后，是时候看看效果了。使用 Docker + Locust + Prometheus + Grafana 到底可以搭建怎样的性能监控平台呢？相比 Locust 自带的Web UI，这样搭建的性能监控平台究竟有什么优势呢？接下来就是展示成果的时候啦！

这个监控方案不仅提供了炫酷好看的图表，还能持久化存储所有压测数据，可以使用Share Dashboard功能保存测试结果并分享，简直太方便！

Locust一直被人诟病，主要有两方面，一是监控平台做得太过于简陋，二是CPython的GIL导致需要起更多的slave来充分利用多核CPU且并发大之后response time不稳定。对于第一个问题，相信读到篇文章的你应该认为这不是什么问题了，而第二点，如果我们无法摆脱GIL，那自己用另一种语言实现一个slave端呢？实际上，有人做出来了，它就是boomer和locust4j。
